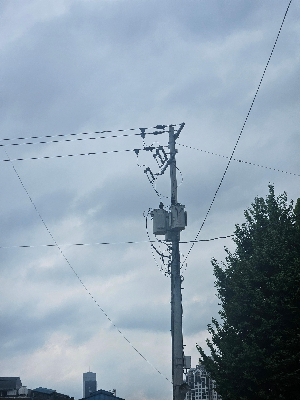

무더운 여름날 땀을 닦으며 걷거나 매서운 한파에 옷깃을 여미며 길을 나설 때 전봇대를 바라본 적이 있으신가요? 평소에는 그저 우리 동네 골목을 묵묵히 지키는 콘크리트 기둥처럼 보이지만, 사실 그 위태로워 보이는 얇은 전선들 사이에서는 매일같이 자연의 거대한 힘과 공학적인 치열한 눈치 게임이 벌어지고 있습니다.
계절이 바뀌고 온도가 널뛰기를 할 때마다 전봇대와 전선은 우리가 상상하는 것 이상의 엄청난 물리적 스트레스를 견뎌내야 합니다. 오늘은 사계절 온도 변화가 전봇대 전선에 어떤 은밀한 마법을 부리는지, 그리고 우리는 이를 어떻게 제어하고 있는지 재미있게 풀어보겠습니다.
온도와 금속의 숨바꼭질: 전선에 숨겨진 열팽창의 비밀
우리가 길에서 흔히 보는 배전 전선은 대부분 강심알루미늄연선이라는 특수한 금속으로 이루어져 있습니다. 내부에는 튼튼한 강철 선이 뼈대 역할을 하고, 그 주변을 전기가 잘 통하는 알루미늄 선들이 감싸고 있는 구조입니다. 금속은 본질적으로 열을 받으면 부피가 늘어나고, 차가워지면 수축하는 열팽창성질을 가지고 있습니다.
이러한 금속의 팽창과 수축 때문에 전력 공학에서는 ‘이도’라는 개념을 목숨처럼 중요하게 다룹니다. 이도란 양쪽 전봇대 사이를 연결하는 가상의 수평선에서 전선이 중력에 의해 가장 낮게 푹 파여 내려온 거리를 뜻합니다. 만약 기타 줄을 튜닝하듯이 전선을 일직선으로 팽팽하게만 당겨서 설치한다면, 보기에만 깔끔할 뿐 계절의 변화를 버티지 못하고 끔찍한 사고로 이어지게 됩니다. 따라서 설계 엔지니어들은 금속의 종류, 전선의 무게, 그리고 지역별 최고/최저 온도를 모두 계산하여 사계절 내내 전선이 끊어지지도, 너무 늘어지지도 않는 완벽한 곡선을 찾아내야만 합니다.
폭염이 빚어내는 아찔한 곡선: 여름철 전선 처짐 현상
한여름, 아스팔트가 펄펄 끓는 폭염이 찾아오면 전선은 혹독한 시련을 맞이합니다. 대기 온도가 섭씨 35도를 넘나드는 데다, 전선 내부로 강한 전기가 흐르면서 발생하는 ‘줄열(전류의 저항으로 인해 발생하는 열)’과 직사광선까지 더해지면 전선 표면 온도는 70도 이상 치솟기도 합니다. 열을 흠뻑 머금은 알루미늄과 강철은 최대치로 팽창하게 되고, 이로 인해 전선은 마치 지친 사람처럼 축 늘어져 이도가 급격하게 커집니다.
전선이 지나치게 늘어지면 지표면이나 도로나 건물과의 ‘안전 이격거리를 침해할 위험이 커집니다. 특히 대형 화물차가 지나가다 늘어진 전선에 걸리거나, 바람에 흔들리며 가로수 나뭇가지와 접촉하여 화재가 발생하는 지락사고(전류가 정상적인 회로를 벗어나 땅이나 다른 물체로 흐르는 현상)의 주범이 되기도 합니다. 따라서 현장에서는 여름철 최고 예상 온도와 전선의 최대 허용 전류량을 꼼꼼히 대입하여, 아무리 더운 날씨에도 전선이 지상으로부터 안전한 높이를 유지하도록 철저하게 여유고를 두고 설계합니다.
살얼음판을 걷는 팽팽함: 겨울철 수축과 단선 위험
여름철에 늘어지는 것이 문제라면, 뼛속까지 시린 겨울철에는 완전히 정반대의 공포가 찾아옵니다. 기온이 영하 10도 아래로 곤두박질치면 엿가락처럼 늘어졌던 전선은 무서운 속도로 수축하기 시작합니다. 금속이 줄어들면서 전선을 양쪽 전봇대에서 팽팽하게 잡아당기는 힘, 즉 장력이 기하급수적으로 증가하게 됩니다. 전선이 극한으로 짧아지려는 힘은 오롯이 전봇대와 전선을 이어주는 도자기 재질의 애자(, 그리고 콘크리트 전봇대 자체에 막대한 부담으로 작용합니다.
상황을 더욱 악화시키는 것은 겨울철의 불청객인 눈과 바람입니다. 전선 표면에 얼음이나 눈이 얼어붙는 빙설하중과 매서운 겨울 바람이 때리는 풍압하중이 더해지면, 전선은 그야말로 끊어지기 직전의 한계 상황에 내몰립니다. 이때 임계점을 넘어서면 펑 하는 소리와 함께 전선이 끊어지는 단선 사고가 발생하거나, 심한 경우 전봇대 자체가 견디지 못하고 부러지기도 합니다. 이해를 돕기 위해 계절별로 전봇대와 전선이 받는 영향을 표로 비교해 보았습니다.
| 구분 | 여름철 (고온 환경) | 겨울철 (저온 환경) |
| 전선의 상태 | 열팽창으로 인해 부피 증가 및 길이 연장 | 한랭 수축으로 인해 길이 감소 |
| 장력(Tension) | 감소 (힘이 풀려 느슨해짐) | 극격히 증가 (양쪽에서 강하게 당김) |
| 이도(Dip) | 최대치로 증가 (아래로 깊게 처짐) | 최소치로 감소 (일직선에 가깝게 팽팽해짐) |
| 주요 위험 요소 | 지상 장해물(차량, 수목) 접촉 및 합선 사고 | 단선(전선 끊어짐) 및 전봇대/애자 파손 |
| 추가 환경 하중 | 태풍에 의한 강풍 하중 | 폭설, 결빙에 의한 빙설 및 풍압 하중 |
자연의 변화를 극복하는 현장 엔지니어들의 온도 방정식
이처럼 극단적인 계절의 변화를 이겨내기 위해 전력 현장의 엔지니어들은 가설 공사(전선을 전봇대에 거는 작업) 당일의 ‘온도’를 가장 먼저 확인합니다. 전선을 무작정 당겨서 고정하는 것이 아니라, 현장 온도를 온도계로 측정한 뒤 미리 계산된 ‘이도 곡선(온도와 장력의 상관관계를 나타낸 그래프)’ 차트를 펼쳐 봅니다. 오늘 기온이 15도라면, 한여름 40도가 되었을 때 처질 깊이와 한겨울 영하 15도가 되었을 때 당겨질 힘을 역산하여, 딱 15도에 알맞은 텐션으로 전선을 체결하는 것입니다. 말 그대로 자연의 변화를 예측하여 수학과 물리학으로 맞서는 고도의 정밀 작업입니다.
최근에는 IT 기술이 발달하면서 선로에 스마트 센서를 부착하여 실시간으로 전선의 장력과 온도를 모니터링하고, 허용치를 넘어가면 관제 센터에 알림을 보내는 시스템도 도입되고 있습니다. 스마트 그리드와 결합된 이러한 기술들은 자연의 변화 앞에서도 정전 없는 안정적인 전력망을 구축하는 데 든든한 무기가 되어주고 있습니다.
우리가 스위치만 누르면 당연한 듯 켜지는 거실의 불빛은 결코 저절로 얻어지는 것이 아닙니다. 동네 어귀에 서 있는 낡은 전봇대 위에는 영하의 칼바람과 한여름의 뙤약볕 속에서도 끊어지지 않는 최적의 밸런스를 찾기 위한 수많은 공학자의 땀방울이 서려 있습니다. 오늘 퇴근길, 혹은 산책길에 무심코 전봇대를 지나치게 된다면 그 사이를 잇는 부드러운 전선의 곡선이 그저 우연히 만들어진 것이 아님을 한 번쯤 떠올려 보시는 건 어떨까요? 보이지 않는 곳에서 자연의 법칙과 타협하며 우리 삶을 밝히는 전력 인프라의 위대함이 새삼 다르게 다가올 것입니다.
