1. 배전 전봇대와 송전 설비의 기술적 차이점 분석

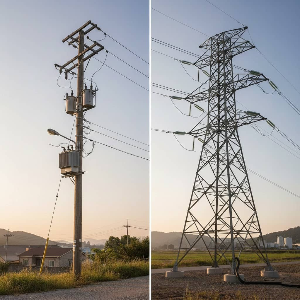

현대 전력 시스템은 발전소에서 생산된 전기 에너지를 최종 소비자까지 안전하고 효율적으로 전달하기 위한 복잡한 인프라로 구성되어 있습니다. 이러한 전력 공급 과정에서 송전 설비와 배전 전봇대는 각각 고유한 역할과 기술적 특성을 지니고 있으며, 두 시스템 간에는 전압 등급, 구조적 설계, 운영 방식 등에서 명확한 차이점이 존재합니다. 일반적으로 우리가 도로변에서 쉽게 볼 수 있는 전봇대는 배전 시스템의 일부이며, 산이나 들판에 높이 솟아 있는 대형 철탑은 송전 시스템에 속합니다. 이처럼 전력 인프라는 발전소에서 가정과 산업 시설까지 전기를 전달하는 과정에서 송전과 배전이라는 두 가지 핵심 단계로 구분되며, 각 단계는 서로 다른 기술적 요구사항과 안전 기준을 충족해야 합니다.
2. 송전 시스템의 기술적 특성과 초고압 전력 운송
송전 시스템은 발전소에서 생산된 전력을 장거리로 수송하는 핵심 인프라로서, 전력 손실을 최소화하기 위해 초고압 전압을 사용하는 것이 가장 큰 특징입니다. 우리나라의 경우 현재 교류 66kV, 154kV, 345kV, 765kV 등 다양한 송전 전압 등급을 운영하고 있으며, 특히 765kV 송전선로는 세계 최고 수준의 초고압 송전 기술을 대표합니다. 송전 전압이 높을수록 같은 전력을 전송할 때 전류가 감소하게 되어 전선의 저항으로 인한 전력 손실이 크게 줄어들기 때문입니다. 실제로 송전 손실은 전압의 제곱에 반비례하며, 송전 전력은 전압의 제곱에 비례하여 증대되므로, 고전압 송전은 경제성과 효율성 측면에서 필수적입니다. 송전선로는 주로 변전소와 변전소를 연결하거나 발전소에서 1차 변전소까지 전력을 운송하는 역할을 수행하며, 이 과정에서 3상 3선식 방식을 채택하여 평형 전력을 공급합니다. 송전 철탑은 일반적으로 높이가 수십 미터에 달하는 대형 구조물로 설계되며, 전선 간의 충분한 이격 거리를 확보하여 절연 파괴를 방지합니다. 또한 송전선로는 장거리 전력 수송이라는 특성상 산악 지형이나 하천을 가로지르는 경우가 많아, 구조적 안정성과 내구성이 극도로 중요합니다. 송전 시스템의 핵심 목표는 대용량 전력을 최소한의 손실로 먼 거리까지 신속하게 전달하는 것이며, 이를 위해 고도의 전기 공학 기술과 재료 과학이 결합되어 있습니다.
3. 배전 전봇대의 구조와 저압 전력 분배 메커니즘
배전 시스템은 송전선로를 통해 변전소까지 전달된 전력을 최종 수용가인 가정, 상점, 공장 등에 안전하게 분배하는 역할을 수행합니다. 우리나라의 배전 시스템은 주로 22.9kV의 특고압 전압을 사용하며, 이는 과거 6.6kV 시스템을 단계적으로 교체한 결과입니다. 배전계통 전압을 22.9kV로 단일화함으로써 배전선로의 공급 능력이 크게 증가했고, 신규 설비 건설 투자비를 약 7조 2천억 원 절감하는 효과를 거두었으며, 전력 손실 감소로 인한 전력 원가 절감액도 약 4조 4천억 원에 달합니다. 배전선로는 우리가 일상적으로 도로변에서 볼 수 있는 전봇대를 통해 구성되며, 이 전봇대에는 변압기가 설치되어 22.9kV의 특고압 전력을 220V 또는 380V의 저압으로 변환합니다. 배전 시스템은 3상 4선식 방식을 주로 채택하는데, 이는 단상 부하가 많은 가정용 전력 수요를 효율적으로 처리하기 위함입니다. 송전선로와 달리 배전선로는 전력 부하가 불평형한 경우가 많으며, 시간대별로 전력 소비 패턴이 크게 변동합니다. 따라서 배전 시스템은 유연한 전압 조정 기능과 과부하 보호 장치를 갖추고 있어야 하며, 전봇대마다 설치된 각종 보호 계전기와 차단기가 이러한 역할을 수행합니다. 배전 전봇대의 평균 높이는 10~15미터 정도로 송전 철탑에 비해 훨씬 낮으며, 도심 지역에서는 지중화 작업을 통해 배전선로를 지하에 매설하는 추세입니다. 배전 시스템의 핵심 목표는 안정적이고 균일한 전압을 각 수용가에 제공하는 것이며, 동시에 감전 사고나 화재 등의 안전 사고를 방지하는 것입니다.
4. 전압 등급과 전력 손실의 상관관계 분석
송전과 배전의 가장 명확한 차이점 중 하나는 운영 전압의 등급입니다. 송전 시스템이 66kV 이상의 초고압을 사용하는 반면, 배전 시스템은 22.9kV 이하의 상대적으로 낮은 전압을 사용합니다. 이러한 전압 차이는 단순한 기술적 선택이 아니라 전력 전송의 물리적 원리와 경제성에 기반한 필연적 결과입니다. 전력 전송 시 발생하는 전력 손실은 전류의 제곱에 비례하고 전선의 저항에 비례하는데, 같은 전력을 전송할 때 전압을 높이면 전류가 감소하므로 손실이 급격히 줄어듭니다. 예를 들어 전압을 10배 높이면 같은 전력을 전송하기 위한 전류는 10분의 1로 줄어들고, 전력 손실은 100분의 1로 감소합니다. 이것이 바로 장거리 송전에서 초고압을 사용하는 이유입니다. 반면 배전 시스템에서는 이미 변전소를 통해 가까운 거리에 전력이 전달된 상태이므로, 지나치게 높은 전압을 유지할 필요가 없으며 오히려 안전상의 위험이 증가합니다. 따라서 변압기를 통해 전압을 낮추고, 최종적으로 수용가에는 220V 또는 380V의 안전한 전압을 공급하게 됩니다. 송전선로의 전압 강하율과 전압 변동률은 배전선로에 비해 엄격하게 관리되며, 일반적으로 송전선로는 5% 이내, 배전선로는 6~7% 이내로 전압 강하를 제한합니다. 전압 등급의 차이는 절연 설계에도 큰 영향을 미치는데, 765kV 송전선로의 경우 애자의 개수가 30개 이상 필요한 반면, 22.9kV 배전선로는 3~5개의 애자로 충분합니다. 이처럼 전압 등급에 따라 설비의 크기, 비용, 설치 방법이 크게 달라지며, 이는 송배전 시스템 설계의 핵심 고려 사항입니다.
5. 현대 전력 인프라의 미래 기술 발전 방향
최근 전력 산업은 디지털화와 친환경 기술의 융합을 통해 급격한 변화를 맞이하고 있으며, 송배전 시스템 역시 이러한 흐름에 따라 진화하고 있습니다. 특히 스마트 그리드 기술의 도입으로 배전 시스템은 단순한 전력 분배를 넘어 양방향 통신과 실시간 모니터링이 가능한 지능형 네트워크로 발전하고 있습니다. 디지털 변전소는 국제 표준 규격인 IEC 61850에 따른 통신 네트워크를 구축하여 제어 및 보호 기능을 완전히 디지털화하며, 이를 통해 설비 고장의 조기 감지와 예방 정비가 가능해졌습니다. 또한 직류 송배전 기술도 주목받고 있는데, 교류 대비 전력 변환 손실을 최대 20%까지 줄일 수 있고 절연 성능 요구사항이 낮아 경제적입니다. 특히 신재생 에너지원인 태양광 발전이나 전기차 충전 시설은 본래 직류 전력을 사용하므로, 직류 배전 시스템과 결합하면 변환 단계를 줄여 효율성을 극대화할 수 있습니다. 한편 초고압 송전 기술도 계속 발전하여 중국의 경우 이미 1000kV 교류 송전 시스템을 상용화했으며, 이는 더욱 먼 거리의 대용량 전력 수송을 가능하게 합니다. 배전 시스템에서는 지중화 사업이 활발히 진행되고 있어 도심 경관 개선과 동시에 태풍이나 낙뢰로 인한 정전 사고를 크게 줄일 수 있습니다. 마이크로그리드와 분산형 전원의 확대도 배전 시스템의 새로운 패러다임을 만들고 있으며, 지역별로 독립적인 전력 공급이 가능한 시스템 구축이 추진되고 있습니다. 이러한 기술적 진보는 송전과 배전의 경계를 더욱 명확히 하는 동시에, 두 시스템 간의 유기적 협력을 더욱 강화하는 방향으로 나아가고 있습니다. 전력 인프라의 미래는 고효율, 고신뢰성, 친환경이라는 세 가지 핵심 가치를 중심으로 발전할 것이며, 송전 설비와 배전 전봇대는 각각의 역할을 충실히 수행하면서도 통합된 스마트 전력망의 일부로 진화할 것입니다.
