1. 전봇대의 기본 구조와 전력 공급 시스템
전봇대는 전주(電柱) 또는 전신주라고도 불리며, 한국전력공사가 설치 및 관리하는 전력 인프라의 핵심 설비입니다. 우리가 일상에서 쉽게 볼 수 있는 이 기둥들은 단순히 전선을 지탱하는 역할을 넘어서 안정적인 전력 공급을 위한 다양한 설비들이 체계적으로 배치되어 있습니다. 전봇대의 주요 역할은 발전소에서 생산된 전력을 각 가정과 산업 시설로 배전하는 것인데, 이 과정에서 송전과 배전이라는 두 가지 중요한 단계를 거치게 됩니다. 송전은 발전소에서 생산된 전력을 변전소로 보내는 과정이며, 배전은 변전소에서 받은 전력을 최종 수용자에게 분배하거나 공급하는 것을 의미합니다.
전봇대는 주로 철근과 콘크리트로 구성되어 있으며, 22.9kV의 3상 고압 배전선로를 운반하는 중요한 역할을 담당합니다. 전봇대의 구조는 크게 본체와 그 위에 설치되는 각종 설비로 나눌 수 있는데, 재료에 따라 나무 전봇대, 콘크리트 전봇대, 강철 전봇대, 유리섬유 복합소재 전봇대, 알루미늄 전봇대 등으로 분류됩니다. 현대에는 내구성과 안정성이 뛰어난 철근 콘크리트 전봇대가 가장 많이 사용되고 있으며, 이러한 전봇대들은 전력선뿐만 아니라 통신선도 함께 지지하여 통합적인 인프라 역할을 수행하고 있습니다. 전봇대의 높이는 설치 위치와 용도에 따라 다양하며, 일반적으로 10~15미터 정도의 높이로 설치되어 안전하게 전력을 전달할 수 있도록 설계되어 있습니다.

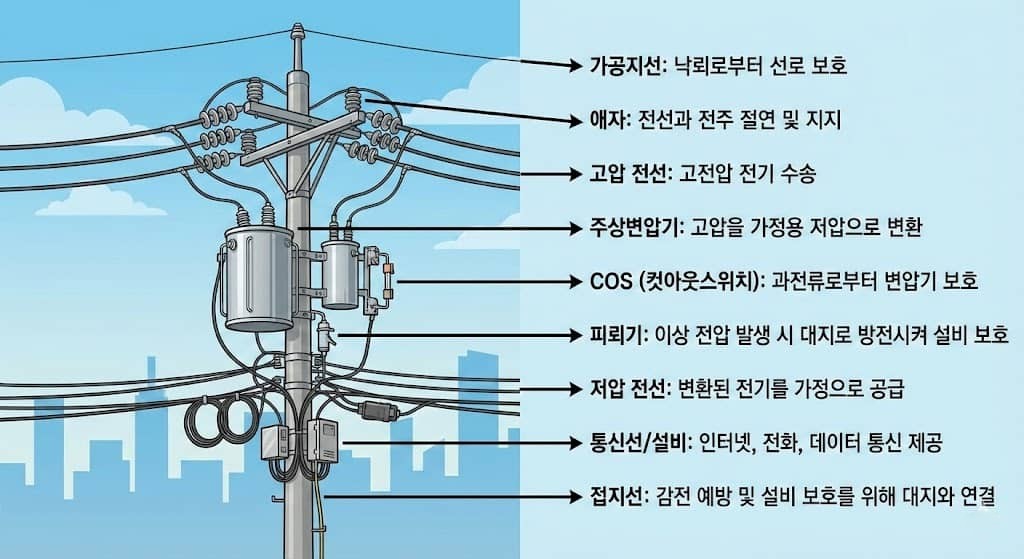

2. 전봇대 상단부 설비: 가공지선과 고압 배전선로 시스템
전봇대의 최상부에는 가장 중요한 안전 설비 중 하나인 가공지선이 설치되어 있습니다. 가공지선은 낙뢰에 대비하여 전력선이나 주상변압기를 보호하기 위한 일종의 피뢰침 역할을 하는데, 천둥번개가 칠 때 전기 설비가 손상되지 않도록 보호하는 매우 중요한 기능을 수행합니다. 이 설비는 전봇대의 가장 높은 위치에 배치되어 있어 낙뢰가 발생했을 때 가장 먼저 전류를 받아 안전하게 땅으로 흘려보내는 역할을 합니다. 가공지선 아래에는 고압선이 위치하는데, 이 고압선은 22.9kV의 3상 교류 전력을 전달하는 핵심 선로입니다.
고압 배전선로는 일반적으로 3상 교류 방식으로 구성되어 있으며, 각 상은 서로 다른 위상을 가지고 있어 안정적인 전력 공급이 가능합니다. 이러한 고압선들은 애자(insulator)라는 절연 설비에 의해 전봇대 본체와 절연되어 있습니다. 애자는 도자기나 특수 합성수지로 만들어진 절연체로서, 전기가 전봇대를 통해 땅으로 흐르는 것을 방지하는 중요한 역할을 합니다. 애자의 종류에는 핀애자, 현수애자, 라인포스트애자 등이 있으며, 전압의 크기와 설치 위치에 따라 적절한 종류가 선택됩니다. 특히 고압선로에는 여러 개의 애자를 연결한 현수애자가 주로 사용되는데, 이는 높은 전압에도 안전하게 절연 성능을 유지할 수 있도록 설계된 것입니다.
고압선을 지지하기 위해서는 완철(cross arm) 또는 완금이라는 설비가 필요합니다. 완철은 전봇대에 수평으로 부착되는 ㅁ자 형태의 형강으로, 애자를 설치하여 전선을 지지하는 역할을 합니다. 완철의 설치 위치와 각도는 전선의 장력과 바람의 영향을 고려하여 정밀하게 계산되며, 경완금이라는 특수한 형태의 완철은 전선로의 방향이 바뀌는 지점에 설치되어 전선의 장력을 안전하게 분산시킵니다. 또한 U볼트라는 부품을 사용하여 완철을 철근 콘크리트 전주에 단단히 고정시키며, 이러한 구조물들은 모두 풍압과 진동에 견딜 수 있도록 엄격한 기준에 따라 설치됩니다.
3. 주상변압기와 전력 변환 설비의 핵심 역할
전봇대에 설치되는 설비 중에서 가장 핵심적인 장치는 바로 주상변압기입니다. 주상변압기는 전봇대의 중간 부분에 설치되며, 22.9kV의 고압 전력을 220V 또는 380V로 감압시켜 각 가정과 상업 시설에 공급하는 역할을 합니다. 변압기는 전자기 유도 원리를 이용하여 전압을 변환하는 장치로, 1차 코일과 2차 코일의 권선 비율에 따라 전압을 높이거나 낮출 수 있습니다. 주상변압기의 용량은 공급해야 할 전력 수요에 따라 다양하게 선택되며, 일반적으로 10kVA부터 300kVA까지의 용량이 사용됩니다. 주거지역에는 상대적으로 작은 용량의 변압기가 설치되고, 상업지역이나 공장지대에는 대용량 변압기가 설치되어 많은 전력 수요를 감당합니다.
주상변압기의 안전을 위해서는 여러 가지 보호 설비가 함께 설치됩니다. 그중 대표적인 것이 컷아웃 스위치(cut-out switch)인데, 이 장치는 변압기의 1차측에 설치되어 변압기를 보호하고 무부하 시 회로를 차단하는 역할을 합니다. 컷아웃 스위치는 과전류가 발생했을 때 자동으로 회로를 차단하여 변압기가 손상되는 것을 방지하며, 정비나 점검이 필요할 때는 수동으로도 조작할 수 있습니다. 또한 피뢰기(lightning arrester)라는 설비도 함께 설치되는데, 이는 낙뢰나 서지 전압으로부터 변압기를 보호하는 역할을 합니다. 피뢰기는 정상적인 전압에서는 절연 상태를 유지하다가 이상 전압이 발생하면 즉시 방전하여 과전압을 안전하게 대지로 흘려보냅니다.
변압기에서 변환된 저압 전력은 저압선을 통해 각 수용가로 공급됩니다. 저압선은 일반적으로 단상 2선식(220V) 또는 3상 4선식(380V) 방식으로 구성되며, 중성선과 함께 배치됩니다. 중성선은 전력 시스템의 기준전위를 제공하고 불평형 전류를 흐르게 하는 중요한 역할을 하며, 일반적으로 접지되어 있어 안전성을 확보합니다. 변압기를 전주에 고정시키기 위해서는 행거 밴드(hanger band)라는 특수한 고정 장치가 사용되는데, 이는 변압기의 무게를 안전하게 지탱하고 진동이나 충격으로부터 변압기를 보호합니다. 또한 분기슬리브커버와 같은 절연 보호 장치가 전선 접속 개소에 설치되어 충전부가 노출되지 않도록 보호하며, 이는 감전 사고를 예방하는 중요한 안전 설비입니다.
4. 통신 설비와 부대 시설의 통합적 운영
현대의 전봇대는 전력 공급뿐만 아니라 통신 인프라의 역할도 함께 수행하고 있습니다. 전봇대의 하단부에는 전화선, 케이블 TV, 인터넷 연결 등을 위한 통신 케이블이 설치되어 있으며, 이를 위해 통신주의 기능도 겸하고 있습니다. 통신선은 저압 전력선보다 아래쪽에 위치하여 전력선과의 전기적 간섭을 최소화하도록 설계되어 있습니다. 통신 케이블은 일반적으로 광케이블이나 동축케이블 형태로 설치되며, 각 가정과 사업장에 초고속 인터넷과 통신 서비스를 제공하는 중요한 역할을 담당합니다. 전력선과 통신선이 하나의 전봇대에 함께 설치됨으로써 도시 공간의 효율적 활용이 가능해지고, 인프라 구축 비용도 절감할 수 있습니다.
전봇대에는 작업자의 안전을 위한 다양한 부대 설비도 설치되어 있습니다. 대표적인 것이 폴 스텝(pole step)인데, 이는 전주에 오를 때 필요한 디딤 볼트로서 일정한 간격으로 전봇대에 부착되어 있습니다. 전기 작업자들은 이 폴 스텝을 이용하여 전봇대에 올라가 점검과 보수 작업을 수행하며, 안전벨트와 같은 보호 장비를 착용하여 추락 사고를 방지합니다. 또한 전봇대 하단부에는 접지선이 설치되어 있는데, 이는 전기 설비의 금속 부분을 대지와 전기적으로 연결하여 누전이나 감전 사고를 방지하는 중요한 안전 설비입니다. 접지선은 일반적으로 굵은 구리선이나 아연 도금 철선으로 만들어지며, 전봇대 기초부에 매설된 접지극과 연결되어 안정적인 접지 저항을 확보합니다.
전봇대에는 가로등이나 교통 신호등과 같은 부가적인 설비도 설치될 수 있습니다. 특히 도심 지역에서는 전봇대를 활용하여 가로등을 설치함으로써 별도의 기둥을 세울 필요가 없어지며, 이는 도시 미관을 개선하고 공간을 절약하는 효과를 가져옵니다. 가로등용 전력은 주상변압기에서 공급받은 저압 전력을 사용하며, 자동 점멸기를 통해 주변 밝기에 따라 자동으로 켜지고 꺼지도록 제어됩니다. 또한 CCTV나 대기질 측정 센서와 같은 스마트시티 관련 장비들도 전봇대에 설치되는 경우가 증가하고 있으며, 이는 전봇대가 단순한 전력 공급 시설을 넘어서 종합적인 도시 인프라로 진화하고 있음을 보여줍니다.
전봇대의 유지보수와 관리는 한국전력공사가 체계적으로 수행하고 있으며, 정기적인 점검과 노후 설비 교체를 통해 안정적인 전력 공급을 유지하고 있습니다. 전봇대에 부착된 각종 설비들은 풍화, 부식, 오염 등의 영향을 받기 때문에 정기적인 점검이 필수적이며, 특히 애자의 오염도 측정, 변압기 오일의 상태 점검, 접지 저항 측정 등이 중요한 점검 항목입니다. 최근에는 드론을 활용한 원격 점검 기술이 도입되어 작업자의 안전을 확보하면서도 효율적인 점검이 가능해지고 있습니다. 전봇대는 우리의 일상생활에서 너무나 익숙한 존재이지만, 그 안에는 100년 이상 축적된 전기 공학의 지혜와 기술이 집약되어 있으며, 안정적인 전력 공급과 통신 서비스를 위해 24시간 묵묵히 역할을 수행하고 있는 중요한 인프라입니다.
