1. 전봇대의 기본 구조와 재질별 특성 분류
전봇대는 전기 배전 인프라의 핵심 구성 요소로서 전력선과 통신선을 안전하게 지지하며 가정과 산업 시설에 전기를 공급하는 중요한 역할을 담당하고 있습니다. 현재 국내에 설치된 전봇대는 약 700만 개에 달하며, 도시 인프라의 필수 요소로 자리 잡고 있습니다. 전봇대는 재질에 따라 콘크리트 전주, 강관 전주, 목주, 그리고 복합소재 전주로 분류됩니다.
콘크리트 전주는 현재 가장 보편적으로 사용되는 재질로서 철근과 콘크리트의 복합 구조를 통해 높은 압축 강도와 내구성을 자랑합니다. 철근 콘크리트주는 프리스트레스트 콘크리트(PC) 기술을 적용하여 제작되며, 다수의 PC강선을 배치하여 설계 하중을 강화하는 구조를 가지고 있습니다. 콘크리트의 압축 강도는 일반적으로 17.7MPa에서 23.5MPa 범위 내에서 설계되며, 이는 전봇대가 장기간에 걸쳐 외부 환경 변화와 전선의 장력을 견딜 수 있도록 하는 중요한 기준입니다. 콘크리트 전주의 압축 강도 시험과 부착 응력 계산은 전주 설계 단계에서 필수적으로 수행되며, 봉강과 형강의 부착 특성에 따라 다른 응력 값이 적용됩니다.
강관 전주는 도심지나 협소한 공간에서 주로 활용되는데, 상하 2단으로 분할된 조립식 구조가 일반적입니다. 강관 전주는 STK540 재질의 강관을 주로 사용하며, 직경 101.6mm, 두께 2.3mm 규격이 표준으로 적용됩니다. 강관 전주는 콘크리트 전주에 비해 경량이면서도 뛰어난 인장 강도를 가지고 있어 운반과 설치가 용이하다는 장점이 있습니다. 또한 아연 도금 처리를 통해 부식 방지 성능을 강화하는데, 일반적으로 아연 부착량 450g/㎡ 이상, 두께 62.5㎛ 이상의 기준을 충족해야 합니다. 강관 전주는 특히 통신용 전주로 많이 활용되며, IP전주나 슬립형 통신전주 등 다양한 형태로 발전하고 있습니다.
과거에는 목주가 널리 사용되었으나, 1920년대부터 1950년대까지 주로 사용되었던 목재 전봇대는 현재는 거의 사용되지 않고 있습니다. 목주는 가공이 쉽고 초기 설치 비용이 저렴하다는 장점이 있었으나, 부식과 충해에 취약하고 내구성이 떨어져 현대적인 전력 수요를 감당하기 어렵습니다. 최근에는 유리섬유 강화 플라스틱(FRP)과 같은 복합소재 전주도 개발되어 일부 특수한 환경에서 사용되고 있습니다. 복합소재 전주는 경량성과 절연 성능이 우수하며, 전자기 간섭이 적다는 특징을 가지고 있어 통신 설비가 밀집된 지역에서 활용도가 높아지고 있습니다.

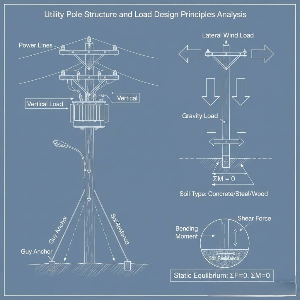

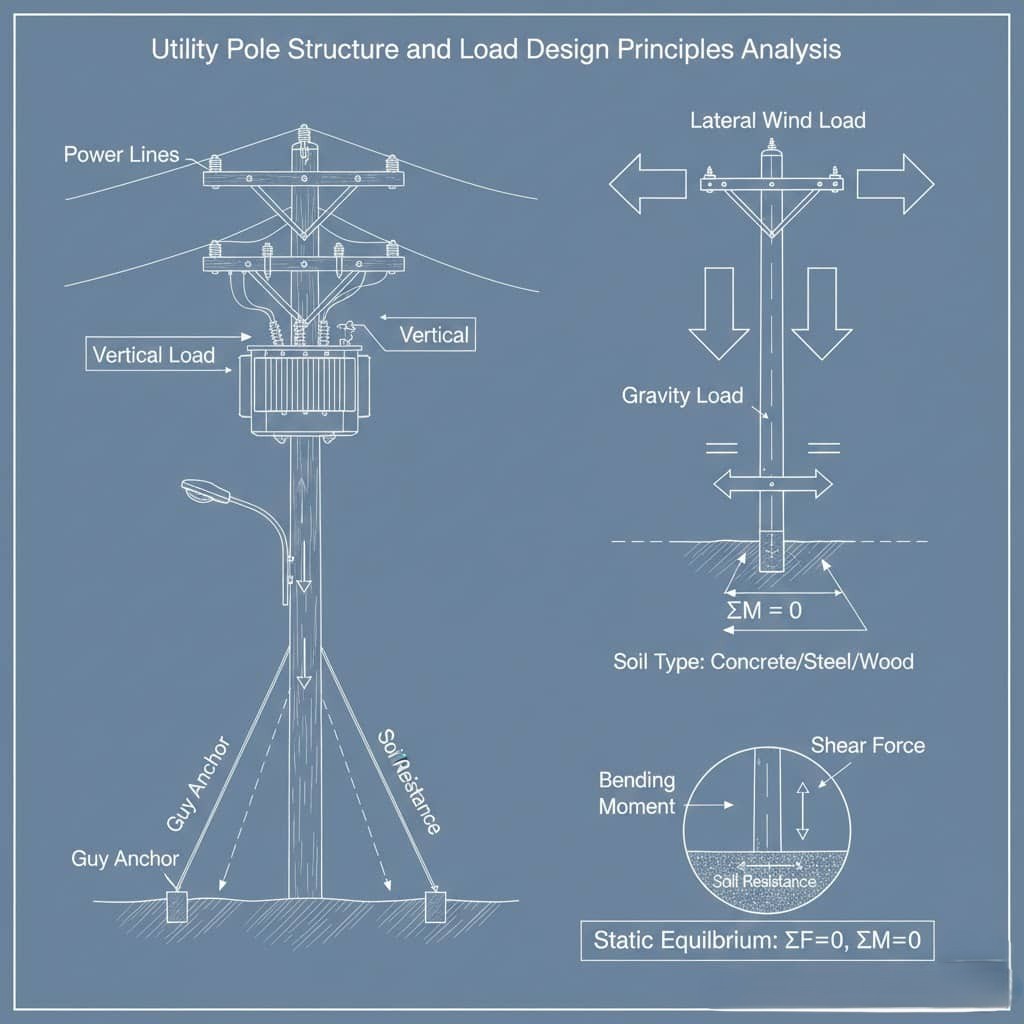

2. 하중 설계 원리와 구조 계산 방법론
전봇대의 하중 설계는 구조물의 안전성과 내구성을 결정하는 가장 핵심적인 요소입니다. 하중 설계는 크게 장기 하중과 단기 하중으로 구분되며, 각 하중 유형에 따라 전봇대가 견뎌야 하는 응력과 변형률이 달라집니다. 전봇대에 작용하는 하중은 전선의 장력, 풍압, 빙설 하중, 자체 중량 등 다양한 요인이 복합적으로 작용합니다. 일반적인 배전용 콘크리트 전주는 최대 설계 하중이 1톤까지 견딜 수 있도록 설계되며, 평균적으로 700kgf의 하중을 기준으로 합니다.
하중 계산에서는 갑종, 을종, 병종 하중 및 빙설 하중에 대한 모멘트를 고려합니다. 갑종 하중은 정상 운영 상태에서의 기본 하중을, 을종 하중은 전선의 단선이나 시공 중 특수 상황을 가정한 하중을, 병종 하중은 극한 상황에서의 하중을 의미합니다. 이러한 하중 조합을 통해 전봇대가 다양한 환경 조건에서도 안전하게 기능할 수 있도록 설계됩니다. 특히 빙설 하중은 겨울철 적설 지역에서 전선에 얼음이나 눈이 축적되어 추가적인 하중이 발생하는 상황을 고려한 것으로, 지역별 기후 조건에 따라 다른 설계 값이 적용됩니다.
강관 전주의 경우 18m와 20m 길이의 배전용 강관 전주는 일반적으로 지선에 의해 하중을 분담하지 않고 자립식으로 설계됩니다. 이는 강관의 우수한 인장 강도와 탄성 계수를 활용한 것으로, 콘크리트 기초의 자체 중량과 토양의 인양 저항력에 의해 안정성을 확보합니다. 강관 전주의 강도 계산에서는 재질의 항복 강도와 허용 응력을 고려하여 계산값이 1 이내에 있어야 강도 조건을 만족하는 것으로 판단합니다. 이러한 계산 과정에서 유한 요소 해석(FEA)을 활용하여 응력 분포를 시뮬레이션하고, 취약 지점을 사전에 파악하여 보강 설계를 수행합니다.
전봇대의 좌굴 현상도 중요한 고려 사항입니다. 좌굴 하중은 기둥의 길이에 제곱에 비례하여 작아지며, 양단의 지지 방식에 따라 크게 영향을 받습니다. 전봇대는 하단이 콘크리트 기초에 고정되고 상단은 자유단인 캔틸레버 구조로 볼 수 있으므로, 오일러 좌굴 이론을 적용하여 임계 좌굴 하중을 계산합니다. 좌굴 방지를 위해서는 전봇대의 단면 2차 모멘트를 증가시키거나, 유효 길이를 감소시키는 설계 방법이 적용됩니다. 특히 높이가 16m 이상인 고압 전주의 경우 좌굴 안전율을 높이기 위해 단면을 테이퍼 형태로 설계하거나, 중간 지점에 보조 지지 구조를 추가하기도 합니다.
3. 설치 기준과 안전 규정의 실제 적용
전봇대의 설치는 엄격한 안전 기준과 법적 규정을 준수해야 합니다. 한국전기설비규정(KEC)과 전기설비기술기준에 따르면, 전봇대는 설치되는 길이의 약 1/6 깊이로 지중에 매설되어야 합니다. 예를 들어 12m 길이의 전봇대는 약 2m 깊이로 매설되며, 이는 전봇대의 자립 안정성을 확보하기 위한 최소 기준입니다. 지반 조건에 따라 매설 깊이는 조정될 수 있으며, 연약 지반의 경우 더 깊은 매설이나 콘크리트 기초 확대가 필요합니다.
전봇대 간의 설치 간격도 지역 특성에 따라 차등 적용됩니다. 상가나 번화가의 경우 30m 간격, 일반 시내 지역은 40m 간격, 시외 지역은 50m 간격, 개발되지 않은 야외 지역은 70m 간격을 기준으로 하되, 현지 상황에 따라 조정됩니다. 전봇대의 높이는 일반적으로 14m에서 16m 수준이며, 고압주는 14m 이상, 저압주는 12m 이하를 사용합니다. 도로 상에 설치되는 경우 노면으로부터 4.5m 이상의 이격 거리를 확보해야 하며, 보도의 경우 5m, 차도의 경우 6m의 최소 높이 기준이 적용됩니다.
전선과 건축물 간의 이격 거리도 중요한 안전 기준입니다. 전력 규모에 따라 건물과 전선의 간격은 0.8m에서 2.5m 이상 떨어져야 하며, 특고압 전선의 경우 더 큰 이격 거리가 요구됩니다. 사용 전압이 35kV를 초과하는 특고압 가공 전선로는 제2종 특고압 보안 공사 기준을 적용하여 안전성을 강화합니다. 또한 저압선과 통신선 간에는 최소 60cm의 이격 거리를 유지해야 하며, 특고압선 상부 통과나 전력 설비 접촉은 엄격히 금지됩니다. 6차선 이상 도로를 횡단하는 전선의 경우 별도의 안전 검토와 승인 절차가 필요합니다.
말단 전봇대나 장력을 많이 받는 지점에는 지선을 설치하여 전봇대의 안정성을 보강합니다. 지선은 전봇대 상부에서 지표면으로 비스듬히 연결된 강선으로, 전선의 수평 장력을 분산시켜 전봇대의 전도를 방지하는 역할을 합니다. 지선의 설치 각도는 일반적으로 45도에서 60도 사이가 적절하며, 지선 앵커는 지표면 아래 최소 1.5m 이상 매설되어야 합니다. 지선 강선의 인장 강도는 전선 장력의 1.5배 이상을 견딜 수 있어야 하며, 정기적인 장력 점검과 유지 보수가 필요합니다.
4. 구조 안전성 평가와 유지 관리 체계
전봇대의 구조 안전성 평가는 설계 단계뿐만 아니라 운영 중에도 지속적으로 이루어져야 합니다. 배전용 콘크리트 전주에 대해서는 수평 재하 시험을 통해 실제 하중 조건에서의 응력 분포와 변형 특성을 검증합니다. 이러한 시험은 전주가 설계 하중의 1.5배에서 2배까지 견딜 수 있는 파괴 하중을 확인하는 과정으로, 안전 계수를 검증하는 중요한 절차입니다. 강관 전주의 경우 설계 하중 및 파괴 하중 시험을 통해 구조적 건전성을 평가하며, 인장 하중 시험으로 용접부와 볼트 접합부의 강도를 확인합니다.
겹전주 공법은 강도가 부족한 기존 전주를 경제적으로 보강하는 방법으로 개발되었습니다. 이 공법은 기존 전주의 외부에 추가적인 보강재를 설치하거나, 새로운 전주를 병렬로 설치하여 하중을 분담시키는 방식입니다. 겹전주 공법은 전주 교체에 비해 공사 기간이 짧고 비용이 절감되며, 전력 공급을 중단하지 않고 작업할 수 있다는 장점이 있습니다. 보강 설계 시에는 기존 전주의 잔존 강도를 정확히 평가하고, 보강재의 재질과 규격을 결정하여 전체 시스템의 안정성을 확보합니다.
전봇대의 유지 관리는 정기 점검과 예방 보수로 구성됩니다. 한국전력공사는 전봇대의 설치와 관리를 담당하며, 전국 700만 개 이상의 전봇대에 대한 데이터베이스를 구축하여 체계적인 관리를 수행하고 있습니다. 점검 항목에는 전봇대의 기울기 측정, 균열 발생 여부 확인, 부식 정도 평가, 전선 장력 측정, 애자 상태 점검 등이 포함됩니다. 특히 콘크리트 전주의 경우 미세 균열이 진행되면 내부 철근의 부식으로 이어질 수 있어 조기 발견과 보수가 중요합니다. 강관 전주는 용접부와 볼트 체결부의 이완 여부를 주기적으로 점검하고, 아연 도금층의 손상이 발견되면 재도금 처리를 시행합니다.
최근에는 드론과 IoT 센서를 활용한 스마트 관리 시스템이 도입되어 전봇대의 상태를 실시간으로 모니터링하고 있습니다. 경사 센서를 부착하여 전봇대의 기울기 변화를 감지하고, 진동 센서로 구조적 이상을 조기에 발견할 수 있습니다. 드론을 이용한 항공 촬영은 높은 곳에 설치된 전선과 애자의 상태를 효율적으로 점검할 수 있게 해주며, 인력과 시간을 크게 절감합니다. 또한 인공지능 기반의 영상 분석 기술을 통해 균열이나 손상을 자동으로 검출하여 유지 보수의 정확성과 효율성을 높이고 있습니다. 이러한 첨단 기술의 도입으로 전봇대 관리는 사후 대응에서 예측 기반 예방 관리로 패러다임이 전환되고 있습니다.
