1. 전봇대 전력 배분 시스템의 기본 구조와 송전 메커니즘
전봇대 기반 전력 배분 시스템은 현대 전력 인프라의 핵심 요소로서, 발전소에서 생산된 전기를 가정과 산업 시설로 안전하게 전달하는 중요한 역할을 수행합니다. 이 시스템의 작동 원리를 이해하기 위해서는 먼저 전력 송배전의 기본 개념을 파악해야 합니다. 발전소에서 생산된 전기는 초고압 송전선을 통해 장거리로 이동하며, 이 과정에서 전압을 높여 전력 손실을 최소화합니다. 일반적으로 154kV에서 765kV에 이르는 초고압으로 송전이 이루어지며, 이는 전류를 줄여 저항에 의한 열 손실을 감소시키는 원리를 활용합니다.

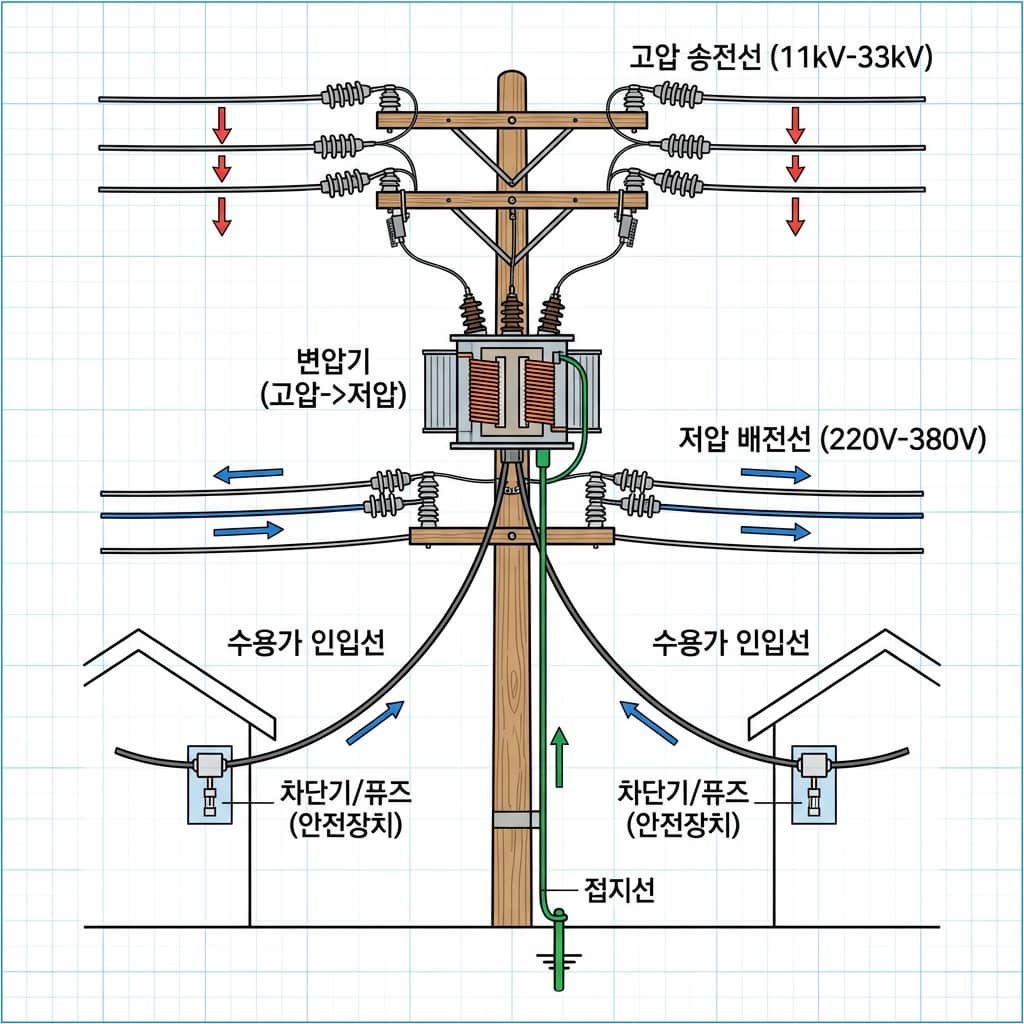

전봇대는 이러한 고압 전력을 최종 사용자가 이용할 수 있는 저압으로 변환하는 과정에서 중추적인 역할을 담당합니다. 송전 과정은 크게 3단계로 구분되는데, 첫 번째는 초고압 송전 단계로 발전소에서 1차 변전소까지 전력을 운반하는 과정입니다. 두 번째는 1차 변전소에서 변압기를 통해 전압을 22.9kV 또는 6.6kV의 중압으로 낮추어 배전용 변전소로 보내는 단계입니다. 세 번째 단계가 바로 전봇대가 주로 활용되는 구간으로, 배전 변압기를 통해 가정에서 사용하는 220V 또는 380V의 저압으로 최종 변환하여 각 수용가에 전력을 공급하는 과정입니다. 전봇대에 설치된 주상 변압기는 이러한 최종 전압 변환의 핵심 장치로, 통상 10~50kVA 용량의 변압기가 사용되며 주변 20~30가구에 전력을 공급할 수 있는 능력을 갖추고 있습니다.
2. 전봇대 설치 구조와 전력선 배치의 기술적 원리
전봇대의 물리적 구조와 전력선 배치는 전력 배분의 효율성과 안전성을 결정하는 중요한 요소입니다. 일반적으로 전봇대는 콘크리트, 철재, 또는 목재로 제작되며, 국내에서는 주로 콘크리트 전주가 사용됩니다. 전봇대의 높이는 통상 10~15미터이며, 지면에서 최소 5미터 이상의 안전 이격 거리를 확보하여 전력선을 설치합니다. 전봇대 상단부터 차례로 배치되는 전력선의 순서에도 명확한 원칙이 있습니다. 최상단에는 낙뢰로부터 하부 전력선을 보호하는 피뢰선이 설치되고, 그 아래로 고압 배전선인 22.9kV 3상 전력선이 위치하며, 가장 하부에는 저압 배전선인 220V/380V 전선이 배치됩니다.
전력선의 배치에서 특히 중요한 것은 상간 거리와 대지 거리의 확보입니다. 고압선 사이의 간격은 최소 60cm 이상을 유지해야 하며, 고압선과 저압선 사이에는 최소 1미터 이상의 수직 이격을 두어야 합니다. 이는 전선의 흔들림이나 절연 파괴 시 발생할 수 있는 단락 사고를 방지하기 위한 안전 기준입니다. 전봇대에는 또한 다양한 보호 장치가 설치됩니다. 피뢰기는 낙뢰 시 과전압을 대지로 방전시켜 전력 설비를 보호하며, 컷아웃 스위치는 과부하나 단락 사고 시 자동으로 회로를 차단하는 역할을 합니다. 주상 변압기 하부에는 저압 개폐기와 누전 차단기가 설치되어 2차측 배전선로의 안전을 담당합니다.
전봉대 간의 간격은 통상 30~50미터로 설정되며, 이는 전선의 이도(처짐)와 풍압, 빙설 하중 등을 고려하여 결정됩니다. 전선의 적정 장력을 유지하면서도 과도한 처짐을 방지하기 위해 정밀한 계산이 필요하며, 지역의 기후 조건과 지형적 특성도 반영됩니다. 도심 지역에서는 전봇대 간격이 짧아지는 경향이 있으며, 농촌이나 산간 지역에서는 상대적으로 넓은 간격으로 설치됩니다.
3. 배전 시스템의 전기적 작동 원리와 전력 품질 관리
전봇대를 통한 전력 배분 시스템의 전기적 작동 원리는 교류 전력의 특성과 3상 배전 방식을 기반으로 합니다. 우리나라를 포함한 대부분의 국가에서는 60Hz(또는 50Hz)의 교류 전력을 사용하며, 배전 단계에서는 3상 4선식 배전 방식이 주로 채택됩니다. 3상 배전 방식은 R상, S상, T상의 세 개 상전압과 중성선(N)으로 구성되며, 각 상 사이의 위상차는 120도입니다. 이러한 3상 시스템은 단상 시스템에 비해 효율적이고 안정적인 전력 전송이 가능하며, 회전 기계의 구동에도 유리한 특성을 갖습니다.
주상 변압기는 델타-와이(Δ-Y) 결선 방식 또는 와이-와이(Y-Y) 결선 방식으로 구성되며, 1차측 고압을 2차측 저압으로 변환합니다. 변압 과정에서 전자기 유도 원리가 적용되며, 1차 코일과 2차 코일의 권선 비율에 따라 전압 변환비가 결정됩니다. 예를 들어 22.9kV를 220V로 변환하는 경우, 권선비는 약 104:1이 됩니다. 변압기의 효율은 일반적으로 95~98%에 달하며, 나머지는 철손과 동손으로 열에너지로 전환됩니다. 이러한 손실을 최소화하기 위해 고효율 규소강판과 최적화된 코일 설계가 적용됩니다.
전력 품질 관리는 배전 시스템의 중요한 과제입니다. 전압 변동률은 정격 전압의 ±6% 이내로 유지되어야 하며, 이를 위해 자동 전압 조정 장치(AVR)나 탭 절환 변압기가 사용됩니다. 전력 손실은 주로 전선의 저항과 변압기의 손실에서 발생하며, 전체 배전 과정에서 약 3~5%의 손실이 일반적입니다. 이를 줄이기 위해 고효율 변압기 도입, 전선 굵기 최적화, 역률 개선 등의 조치가 시행됩니다. 또한 고조파 왜곡은 전력 품질을 저하시키는 주요 요인으로, 비선형 부하의 증가로 인해 최근 더욱 중요한 관리 대상이 되었습니다. 고조파 필터와 능동형 전력 품질 개선 장치(APF)가 이러한 문제 해결에 활용됩니다.
4. 스마트 그리드 시대의 전봇대 시스템 진화와 미래 전망
전통적인 전봇대 기반 배전 시스템은 현재 스마트 그리드 기술의 도입으로 급격한 변화를 겪고 있습니다. 스마트 그리드는 정보통신 기술(ICT)을 전력망에 접목하여 전력 공급자와 소비자 간 양방향 정보 교환을 가능하게 하는 차세대 전력망입니다. 전봇대에는 이제 단순한 전력 배분 기능을 넘어 다양한 스마트 기기들이 설치되고 있습니다. 원격 검침 시스템(AMI)은 실시간으로 전력 사용량을 측정하고 전송하여 효율적인 전력 관리를 가능하게 합니다. 배전 자동화 시스템(DAS)은 전력망의 상태를 실시간으로 모니터링하고, 사고 발생 시 자동으로 고장 구간을 분리하여 정전 범위를 최소화합니다.
재생 에너지의 확대는 전봇대 시스템에 새로운 도전과 기회를 제공합니다. 태양광 발전과 풍력 발전의 증가로 인해 전력망은 이제 일방향 전력 흐름이 아닌 양방향 전력 흐름을 관리해야 합니다. 소규모 태양광 발전 시설이 저압 배전망에 연계되면서, 전봉대의 변압기는 역조류 현상을 처리할 수 있어야 하며, 이를 위한 기술적 대응책이 필요합니다. 전력 저장 시스템(ESS)의 배전망 통합도 진행 중이며, 전봇대 단위로 소규모 ESS를 설치하여 부하 평준화와 전력 품질 개선을 도모하는 시도들이 이루어지고 있습니다.
전기자동차의 보급 확대는 배전 시스템에 새로운 부하 패턴을 형성하고 있습니다. 전봇대를 활용한 전기차 충전 인프라 구축이 도심 지역에서 확대되고 있으며, 이는 기존 배전 용량의 증설과 스마트 충전 관리 시스템의 필요성을 증가시키고 있습니다. 또한 전봇대는 5G 통신 기지국, 공공 와이파이, CCTV, 환경 센서 등 다양한 스마트 시티 인프라의 설치 공간으로 활용되는 복합 인프라로 진화하고 있습니다. 지중화 사업으로 인해 일부 도심 지역에서는 전봇대가 사라지고 있지만, 광범위한 지역에서는 여전히 전봇대가 전력 배분의 핵심 수단으로 남을 것으로 예상됩니다. 미래의 전봇대는 단순한 전력 배분 설비를 넘어 에너지 관리, 통신, 도시 서비스를 통합하는 스마트 인프라의 플랫폼으로 발전할 것입니다.
