1. 전봇대 상단 설비의 구조적 이해와 배치 원칙

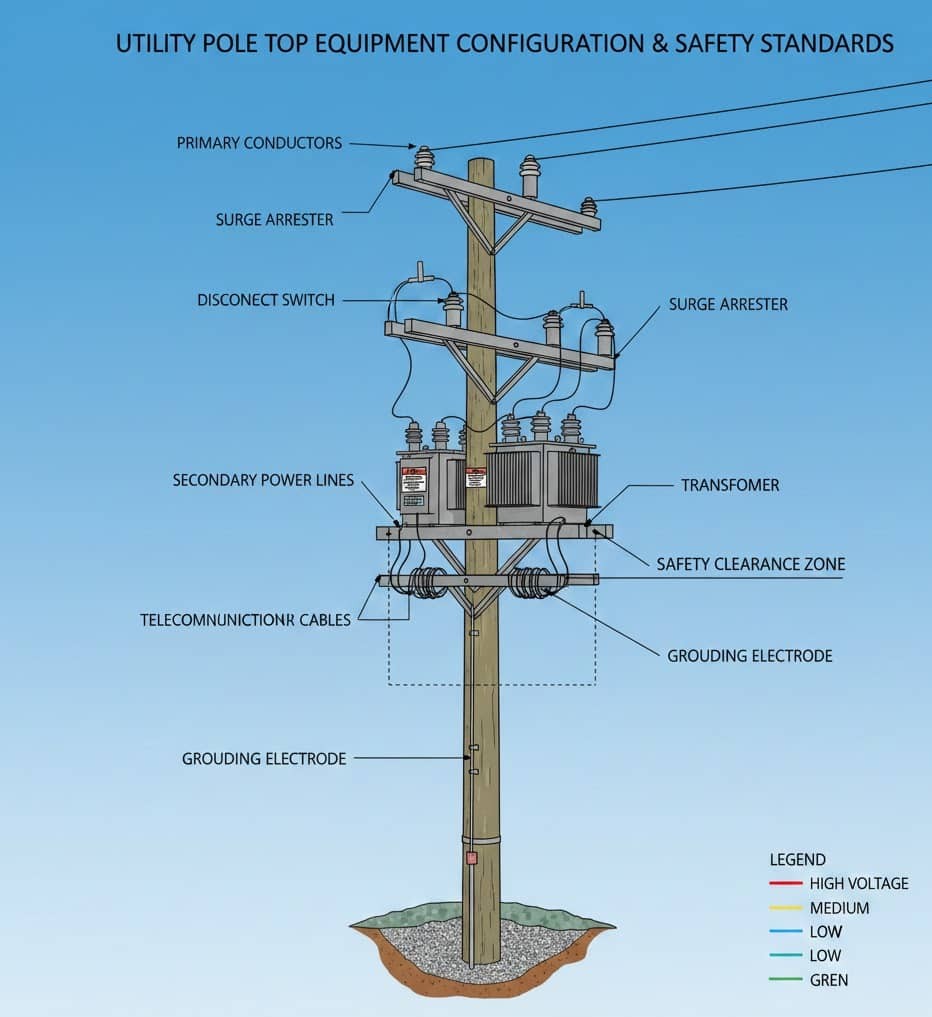

전봇대 상단 설비는 전력 공급 시스템의 가장 중요한 구성 요소 중 하나로, 안정적인 전기 공급을 위한 핵심 인프라입니다. 전봇대의 상단부에는 다양한 전력 설비가 체계적으로 배치되며, 이는 엄격한 기술 기준과 안전 규정에 따라 설계됩니다. 일반적으로 전봇대 상단에는 변압기, 개폐기, 피뢰기, 애자, 그리고 각종 전선들이 설치되는데, 이들의 배치는 전기적 안전성, 작업 효율성, 유지보수 편의성을 모두 고려하여 결정됩니다.
배치 기준의 핵심은 전압 등급에 따른 이격 거리 확보입니다. 고압 전선과 저압 전선 사이에는 충분한 공간이 필요하며, 한국전력공사의 배전설비 설계 기준에 따르면 22.9kV 고압선과 저압선 사이에는 최소 80cm 이상의 이격 거리가 유지되어야 합니다. 또한 설비 간 상호 간섭을 최소화하기 위해 수평 및 수직 배치가 엄격하게 규정되어 있습니다. 변압기는 일반적으로 전봇대 상단부에서 약 30~50cm 아래에 위치하며, 그 상부에는 고압 인입선이 연결됩니다. 이러한 배치는 중력의 영향을 받는 설비의 안정성과 작업자의 접근성을 동시에 고려한 결과입니다.
전봇대 상단 설비의 배치는 또한 지역적 특성과 환경 조건을 반영해야 합니다. 해안 지역에서는 염해 대책이 필요하고, 산간 지역에서는 낙뢰 보호가 강화되어야 하며, 도심 지역에서는 미관과 공간 효율성이 중요하게 고려됩니다. 최근에는 도시 미관 개선을 위해 지중화 사업이 확대되고 있지만, 여전히 많은 지역에서 가공 배전 방식이 사용되고 있어 전봇대 상단 설비의 체계적인 배치는 전력 인프라 관리의 핵심 과제로 남아 있습니다.
2. 전기 안전 기준과 법적 규제 체계
전봇대 상단 설비의 안전 설계는 다양한 법적 규제와 기술 기준을 준수해야 합니다. 가장 기본이 되는 법규는 전기사업법과 전기설비기술기준입니다. 전기설비기술기준은 전기 설비의 시공, 유지 및 운용에 관한 세부 사항을 규정하고 있으며, 특히 제8조부터 제12조까지는 가공 전선로의 시설 기준을 상세하게 명시하고 있습니다. 이 기준에 따르면 고압 가공 전선은 지표상 5m 이상, 저압 가공 전선은 4m 이상의 높이를 유지해야 하며, 도로를 횡단하는 경우에는 더 높은 안전 여유를 확보해야 합니다.
한국전력공사는 내부 기준으로 배전선로 설계 기준과 배전선로 시공 기준을 운영하고 있습니다. 이 기준들은 국가 법규보다 더 엄격한 안전 여유율을 적용하여 실제 시공 현장에서 발생할 수 있는 다양한 변수를 고려합니다. 예를 들어, 전선의 이도(弛度, sag)는 온도 변화와 하중에 따라 변하므로, 최악의 조건에서도 안전 거리가 확보되도록 설계해야 합니다. 여름철 고온 상태에서 전선이 최대로 늘어나는 경우와 겨울철 착빙·착설로 인한 하중이 추가되는 경우를 모두 고려한 설계가 필수적입니다.
안전 설계의 또 다른 중요한 측면은 작업자 보호입니다. 산업안전보건법에 따라 전기 작업은 감전 위험이 높은 특별관리 작업으로 분류되며, 활선 작업 시에는 절연 장갑, 절연 장화, 절연 공구 등의 보호구 착용이 의무화되어 있습니다. 전봇대 상단 설비는 이러한 작업자의 안전을 고려하여 작업 공간이 확보되도록 설계되어야 하며, 비상시 신속한 대피가 가능한 구조여야 합니다. 최근에는 작업자의 추락 방지를 위해 안전대 부착 설비와 승강 보조 장치의 설치가 의무화되는 추세입니다.
국제적으로는 IEC(국제전기기술위원회) 기준이 널리 참조되고 있습니다. IEC 60364 시리즈는 저압 전기 설비에 관한 국제 표준을 제공하며, IEC 61936 시리즈는 고압 전기 설비의 설계 및 시공 기준을 다루고 있습니다. 우리나라도 이러한 국제 기준을 반영하여 국내 기준을 지속적으로 개정하고 있으며, 이를 통해 글로벌 수준의 전기 안전을 확보하고 있습니다.
3. 설비별 안전 설계 요구사항과 기술적 고려사항
전봇대 상단의 각 설비는 고유한 안전 설계 요구사항을 가지고 있습니다. 변압기는 전봇대 설비 중 가장 무거운 장비로, 일반적으로 50~200kg의 무게를 가지며, 이를 지지하는 전봇대의 강도와 안정성이 매우 중요합니다. 변압기는 고압을 저압으로 변환하는 과정에서 열이 발생하므로, 충분한 냉각 공간이 확보되어야 하며, 주변의 가연성 물질로부터 안전한 거리를 유지해야 합니다. 또한 변압기 내부의 절연유가 누출되거나 화재가 발생할 경우를 대비한 유수분리장치나 방호 설비의 설치도 고려되어야 합니다.
피뢰기는 낙뢰로부터 전력 설비를 보호하는 핵심 장치입니다. 전봇대 상단에 설치되는 피뢰기는 일반적으로 산화아연(ZnO) 소자를 사용하는 무간극 피뢰기가 주로 사용되며, 이는 이상 전압을 신속하게 대지로 방류하여 설비 손상을 방지합니다. 피뢰기의 설치 위치는 보호 대상 설비로부터 가능한 가까운 곳이어야 하며, 접지 저항은 10Ω 이하로 유지되어야 효과적인 보호가 가능합니다. 접지 시스템은 전봇대의 기초부에 접지극을 매설하여 구성되며, 토양의 저항률에 따라 접지극의 길이와 개수를 조정합니다.
개폐기는 전력 계통의 구간 분리와 사고 시 신속한 차단을 담당하는 장치입니다. 전봇대 상단에 설치되는 개폐기는 주로 컷아웃 스위치(COS)나 자동 구분 개폐기(ASS)가 사용됩니다. 이들 개폐기는 정격 전압과 정격 전류에 맞게 선정되어야 하며, 단락 사고 시 발생하는 아크를 안전하게 소호할 수 있는 구조여야 합니다. 최근에는 원격 제어가 가능한 자동화 개폐기의 도입이 확대되고 있어, 배전 자동화 시스템과의 통신 기능도 중요한 설계 요소가 되고 있습니다.
애자는 전선과 전봇대 사이의 절연을 담당하는 중요한 부품입니다. 고압선에는 핀 애자나 현수 애자가 사용되며, 전압 등급에 따라 적절한 누설 거리를 확보해야 합니다. 22.9kV 배전선로의 경우 일반적으로 300mm 이상의 누설 거리가 필요하며, 오염이 심한 지역에서는 더 긴 누설 거리를 가진 애자를 사용합니다. 애자의 기계적 강도도 중요한데, 전선의 장력과 풍압, 빙설 하중을 모두 견딜 수 있어야 하며, 정기적인 점검을 통해 균열이나 오손 상태를 확인해야 합니다.
4. 미래 지향적 전력 인프라와 스마트 그리드 통합
전봇대 상단 설비의 설계는 단순히 현재의 전력 공급만을 고려하는 것이 아니라, 미래의 전력 수요 증가와 기술 발전을 예측하여 계획되어야 합니다. 전기차 충전 인프라의 확대, 태양광 발전 등 분산 전원의 증가, 그리고 스마트 그리드 기술의 도입은 전통적인 배전 시스템에 새로운 과제를 제시하고 있습니다. 이에 따라 전봇대 상단 설비도 양방향 전력 흐름을 수용할 수 있는 구조로 진화하고 있으며, 실시간 모니터링과 원격 제어가 가능한 지능형 설비로 전환되고 있습니다.
스마트 센서의 도입은 전봇대 설비의 유지보수 방식을 근본적으로 변화시키고 있습니다. 변압기의 온도, 부하 전류, 절연유 상태 등을 실시간으로 모니터링하는 센서를 설치함으로써 고장을 사전에 예측하고 예방적 유지보수가 가능해졌습니다. 또한 사물인터넷(IoT) 기술을 활용하여 전봇대별 전력 품질 데이터를 수집하고 분석함으로써, 최적의 전력 공급 전략을 수립할 수 있습니다. 이러한 디지털 전환은 설비의 신뢰성을 높이고 정전 시간을 최소화하는 데 기여하고 있습니다.
환경 친화적 설계도 중요한 트렌드입니다. 전통적인 변압기에 사용되던 절연유를 식물성 절연유로 대체하거나, 가스 절연 방식을 도입하여 환경 오염 위험을 줄이고 있습니다. 또한 전봇대 자재도 목재에서 콘크리트, 강관, 복합 소재로 다양화되고 있으며, 각 재료의 장단점을 고려하여 설치 환경에 맞게 선택됩니다. 목재 전봇대는 경제적이고 시공이 간편하지만 내구성이 상대적으로 낮고, 콘크리트 전봇대는 내구성이 우수하지만 무게가 무겁고 시공이 어려운 단점이 있습니다. 최근에는 경량이면서도 강도가 높은 복합 소재 전봇대의 개발이 진행되고 있어, 향후 배전 설비의 효율성과 안전성이 더욱 향상될 것으로 기대됩니다.
결론적으로, 전봇대 상단 설비의 배치 기준과 안전 설계는 전력 공급의 안정성과 작업자 안전을 보장하는 핵심 요소입니다. 엄격한 법적 규제와 기술 기준을 준수하고, 각 설비의 특성을 충분히 이해하며, 미래의 기술 발전을 예측하는 통합적 접근이 필요합니다. 디지털 기술과 환경 친화적 설계가 결합된 차세대 전력 인프라는 더욱 안전하고 효율적인 전력 공급을 가능하게 할 것이며, 이를 위한 지속적인 연구와 투자가 요구됩니다.
