프리스트레스 콘크리트 기술과 원심력 성형 공법의 원리
전봇대 제조의 핵심은 프리스트레스트 콘크리트(Prestressed Concrete, PSC) 기술에 있습니다. 일반 철근 콘크리트의 경우 하중이 작용하면 인장 측에 균열이 발생할 수 있으나, 프리스트레스 기술은 콘크리트가 인장력을 받기 전에 미리 압축력을 가하여 균열을 방지하는 원리입니다. 이를 위해 철근보다 수배 강한 강도를 지닌 PC강선 또는 PS강연선을 사용하며, 이러한 강선을 미리 당겨 인장력을 준 상태에서 콘크리트를 타설하는 프리텐션 방식이 전주 제조에 주로 적용됩니다. 프리텐션 방식은 공장에서 대량 생산이 가능한 롱라인 공법을 통해 이루어지는데, 100미터가 넘는 제작대에 PS강재를 유압잭으로 긴장시킨 후 한 번에 여러 개의 부재를 동시에 성형하여 생산 효율성을 극대화합니다.
원심력 성형 공법은 전주 제조의 또 다른 핵심 기술입니다. 이 공법은 몰드 내부에 콘크리트를 투입한 후 고속으로 회전시켜 원심력으로 콘크리트를 균일하게 다지는 방식입니다. 원심력 성형 과정에서는 저속, 중속, 고속의 순서로 단계적으로 회전 속도를 높이며, 이 과정에서 콘크리트 내부의 여분의 수분이 강제로 배출되어 매우 치밀하고 밀실한 콘크리트 구조체가 형성됩니다. 이러한 원심력 다짐 효과는 일반 콘크리트에 비해 훨씬 높은 강도와 내구성을 부여하며, 중성화 진행 속도가 느려 장기적인 내구성 확보에도 유리합니다. 또한 원심력으로 인해 전주의 내부는 비어있는 중공 구조가 되어 무게는 줄이면서도 구조적 강도는 유지하는 효율적인 단면이 형성됩니다.

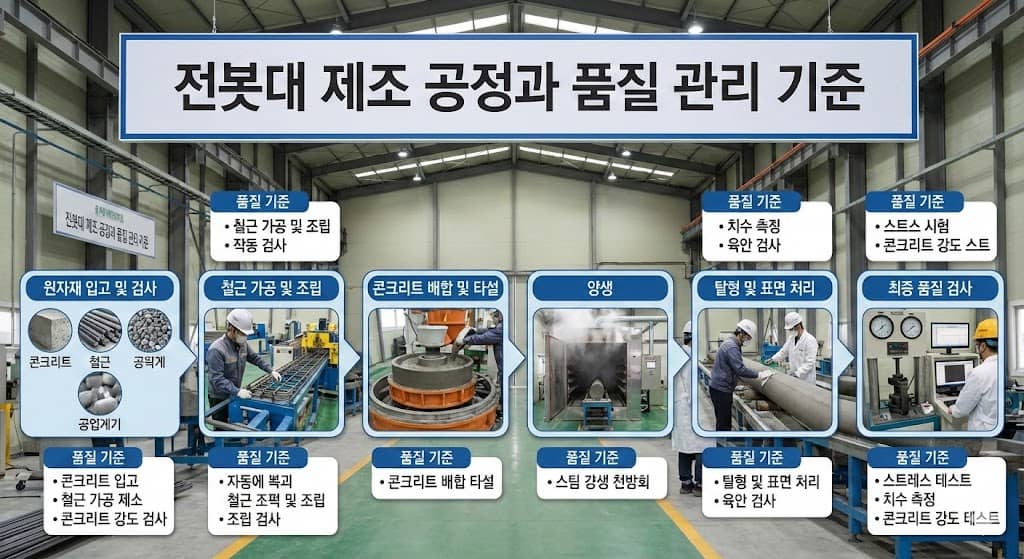

전봇대 제조 공정의 세부 단계와 기술적 요구사항
전봇대 제조 공정은 여러 단계로 구성되며 각 단계마다 정밀한 기술적 관리가 요구됩니다. 첫 번째 단계는 프리스트레스 부재 준비로, PS강선이나 강연선을 정해진 간격과 패턴으로 배치하고 유압 장치를 이용해 설계된 인장력을 도입합니다. 이때 강선에 가해지는 인장력은 최종 제품의 구조적 성능을 결정하는 중요한 변수이므로 정밀하게 제어되어야 합니다. 두 번째 단계는 몰드 조립과 콘크리트 배합입니다. 몰드는 전주의 외형을 결정하는 정밀한 틀로서, 밑지름에서 끝지름까지 테이퍼진 원추형 형상을 정확하게 구현해야 합니다. 콘크리트 배합은 물-시멘트비를 최소한으로 유지하면서도 원심력 성형에 적합한 유동성을 확보하는 것이 핵심입니다.
세 번째 단계는 원심력 성형입니다. 콘크리트를 몰드에 투입한 후 저속 회전으로 시작하여 점차 중속, 고속으로 회전 속도를 높입니다. 일반적으로 슬러리 회전 속도가 높을수록 분리 효과가 우수하며, 콘크리트의 각 성분이 밀도 차이에 따라 적절히 배치되어 균질한 구조체가 형성됩니다. 네 번째 단계는 증기 양생입니다. 원심 성형이 완료된 후 약 8시간 동안 증기를 이용한 고온 양생을 실시하여 콘크리트의 조기 강도 발현을 촉진합니다. 이 과정에서 콘크리트는 프리스트레스를 받아도 충분히 견딜 수 있는 압축강도를 확보하게 됩니다. 다섯 번째 단계는 탈형과 프리스트레스 도입입니다. 양생이 완료된 후 몰드를 제거하고 긴장되어 있던 PS강선을 절단하면, 강선이 원래 길이로 돌아가려는 힘이 콘크리트에 압축력으로 전달되어 프리스트레스가 도입됩니다. 마지막으로 양생과 검사를 거쳐 최종 제품이 완성됩니다.
KS 규격에 따른 엄격한 품질 관리 체계
전봇대의 품질은 한국산업규격 KS F 4304 프리텐션 방식 원심력 PC 전주 기준에 따라 엄격하게 관리됩니다. 주요 품질 항목으로는 겉모양, 휨강도, 형상, 치수, 그리고 공시체의 압축강도가 있으며, 이 중에서도 휨강도는 가장 핵심적인 품질 지표입니다. 휨강도는 전주가 실제 사용 환경에서 받게 될 하중과 풍압에 견딜 수 있는 구조적 성능을 나타내는 지표로, KS F 4304 8항의 휨강도 시험방법에 따라 시험하여 균열 여부를 확인합니다. 설계 하중은 전주의 길이, 하중점의 높이, 지지점의 높이, 끝지름에 따라 구분되며, 각 규격별로 요구되는 설계하중이 명확히 규정되어 있습니다.
예를 들어 한전주의 경우 10-19-35 규격은 밑지름 32.3cm에 설계하중 350kgf를 견뎌야 하며, 통신주는 7-14-20 규격으로 밑지름 23.3cm에 200kgf의 하중 기준을 충족해야 합니다. 겉모양 검사에서는 표면의 균열, 결함, 손상이 없는지 육안으로 확인하며, 치수 검사에서는 길이, 직경, 테이퍼 각도가 설계 도면과 일치하는지 정밀 측정합니다. 압축강도 시험은 콘크리트 공시체를 채취하여 28일 양생 후 측정하며, 설계기준강도 이상을 만족해야 합니다. 또한 제조공장은 KS인증을 취득하고 유지하기 위해 지속적인 품질관리 시스템을 운영해야 하며, ISO 9001과 같은 국제 품질경영시스템 인증도 병행하여 품질 신뢰성을 확보합니다. 생산 공정 전반에 걸쳐 원재료 입고 검사, 공정 중 검사, 최종 제품 검사의 3단계 검사 체계를 구축하여 불량품이 출하되지 않도록 철저히 관리합니다.
품질 보증을 위한 지속적 개선과 기술 혁신
현대의 전봇대 제조업체들은 단순히 규격을 충족하는 수준을 넘어 지속적인 품질 개선과 기술 혁신을 추구하고 있습니다. 콘크리트 2차 제품 생산 공정의 콘크리트 투입 장치를 개량하여 배합의 균일성을 높이고, 원심력 성형 장비의 정밀도를 향상시켜 제품의 편차를 최소화하는 노력이 계속되고 있습니다. 또한 친환경적인 칼라 콘크리트 전신주 개발과 같이 시멘트량 대비 3~8% 정도의 안료를 첨가하여 주변 경관과 조화를 이루는 미관 개선 기술도 도입되고 있습니다. PHC파일과 같은 고강도 프리스트레스 제품 기술을 전주 제조에 응용하여 더욱 높은 강도와 내구성을 확보하는 연구도 활발합니다.
생산 현장에서는 자동화 시스템을 도입하여 인적 오류를 최소화하고 생산성을 극대화하며, 실시간 품질 모니터링 시스템을 통해 공정의 모든 단계에서 품질 데이터를 수집하고 분석합니다. 운반 및 보관 단계에서도 지진, 차량 사고, 부동침하 등 예상치 못한 사고로 인한 제품 손상을 방지하기 위한 안전 대책을 마련하고, 한냉기에는 덕트 내 동결 방지를 위한 보온 조치를 취합니다. 이러한 전방위적인 품질 관리와 기술 혁신은 60년 이상 축적된 뿌리 산업의 노하우와 결합되어 우리나라 전력 인프라의 품질을 세계적 수준으로 유지하는 원동력이 되고 있습니다. 전봇대 제조 산업은 단순한 콘크리트 제품 생산을 넘어 국가 기간산업을 지탱하는 정밀 엔지니어링 분야로서, 지속적인 품질 향상과 기술 발전이 요구되는 중요한 영역입니다.
