길을 걷다 고개를 들어 하늘을 수놓은 수많은 전선과 전봇대를 본 적이 있으신가요? 얽히고설킨 굵고 얇은 선들을 보며 '저 많은 전선에 모두 전기가 흐르고 있을까?'라는 의문을 한 번쯤 품어보셨을 겁니다. 사실 우리가 매일 마주하는 전봇대 위에는 22,900V의 고압 전류가 흐르는 전력선만 있는 것이 아닙니다. 여러분이 지금 스마트폰으로 이 글을 읽을 수 있게 해주는 초고속 인터넷 광케이블과 통신선들이 그 아래를 빼곡하게 채우고 있습니다.
그렇다면 여기서 한 가지 흥미로운 질문이 생깁니다. 전기를 공급하는 한국전력공사(이하 한전)와 인터넷을 서비스하는 여러 통신사는 엄연히 다른 기업인데, 왜 각자의 전봇대를 세우지 않고 하나의 전봇대를 함께 사용하고 있을까요? 현업에서 전력 인프라를 다루며 매일같이 마주하는 이 '공유의 미학'에는 고도의 공학적 설계와 경제적인 타협점이 숨어 있습니다. 오늘은 한전과 통신사가 전봇대를 함께 쓰는 이유, 즉 '공가(공동가설)'에 숨겨진 기술적 비밀을 알기 쉽게 풀어보겠습니다.
도심 속 공간의 한계와 막대한 인프라 구축 비용
우리가 흔히 '전봇대'라고 부르는 전주(전력 지지물)를 도로변에 새로 하나 세우기 위해서는 생각보다 훨씬 길고 복잡한 과정이 필요합니다. 단순히 콘크리트 기둥을 땅에 묻는 것으로 끝나는 것이 아닙니다. 적합한 부지를 선정하고, 지자체의 도로 점용 허가를 받아야 하며, 아스팔트나 콘크리트 바닥을 파쇄한 뒤 대형 굴착기와 크레인을 동원해 기둥을 세우고 다시 단단하게 메우는 토목 공사가 수반됩니다. 이 과정에서 발생하는 교통 통제와 소음 민원은 덤입니다.
만약 통신 3사와 케이블 방송사, 그리고 한전이 각자의 인프라를 구축하기 위해 개별적으로 전봇대를 세운다고 가정해 보겠습니다. 아마도 우리가 걷는 인도는 1~2미터 간격으로 빼곡하게 들어선 전봇대들로 인해 통행조차 불가능한 숲이 되어버릴 것입니다. 또한, 기업 입장에서도 전 세계적인 통신망을 구축할 때마다 족히 수백만 원이 넘는 전주 신설 비용을 감당해야 한다면, 그 막대한 투자비용은 고스란히 소비자들의 통신 요금 인상으로 이어질 수밖에 없습니다.
이러한 공간적, 경제적 비효율을 해결하기 위해 도입된 제도가 바로 공가(공동가설: 여러 통신 및 전력 사업자가 하나의 지지물을 공동으로 사용하는 방식)입니다. 한전이 세워둔 튼튼한 전력 뼈대에 통신사들이 일정한 사용료(공가료)를 내고 자신들의 케이블을 매달아 사용하는 일종의 '셋방살이' 시스템인 셈입니다. 이는 한전 입장에서는 추가적인 수익을 창출하는 수단이 되고, 통신사 입장에서는 초기 인프라 구축 비용을 천문학적으로 절감하며 빠르게 통신망을 넓힐 수 있는 훌륭한 상생 모델이 됩니다.
셋방살이에도 철저한 층간 규칙이 있다: 이격거리와 배치 순서
전봇대를 함께 쓴다고 해서 빈 공간 아무 곳에나 마음대로 선을 걸쳐둘 수 있는 것은 아닙니다. 전봇대 위에는 전기의 성질과 작업자의 안전을 고려한 아주 엄격한 '층간 규칙'이 존재합니다. 이를 공학적인 용어로 이격거리(Separation distance: 전선과 전선, 혹은 전선과 다른 시설물 사이의 안전을 위해 띄워두어야 하는 최소한의 간격)라고 부릅니다.

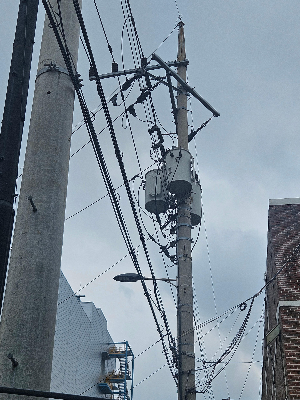

전봇대라는 하나의 수직 기둥을 아파트라고 생각해보면 이해하기 쉽습니다. 이 아파트의 층수는 철저하게 전압의 높낮이에 따라 결정됩니다.
| 최상단 (펜트하우스) | 특고압선 (22.9kV 등) | 가장 위험한 고압 전류가 흐르기 때문에 보행자, 차량, 그리고 지상의 구조물로부터 물리적으로 가장 멀리 떨어뜨려 놓아야 합니다. |
| 중단 (일반층) | 저압선 (220V / 380V) | 변압기를 거쳐 전압이 낮아진 전력선입니다. 가정집이나 상가로 바로 전기를 공급하기 위해 특고압선 아래에 위치합니다. |
| 하단 (저층부) | 통신선 (광케이블, 동축케이블) | 인터넷이나 전화망을 연결하는 선입니다. 전기가 흐르지 않거나 아주 미세한 전류만 흘러 비교적 안전하므로, 작업자가 사다리차 없이도 쉽게 접근해 수리할 수 있도록 가장 낮은 곳에 설치합니다. |
이러한 배치는 작업자의 접근성 외에도 전자기 간섭(EMI: 고압의 전기가 흐를 때 주변에 발생하는 자기장이 다른 통신 신호를 방해하는 현상)을 최소화하기 위한 목적이 큽니다. 만약 통신선을 22.9kV 특고압선 바로 옆에 바짝 붙여서 설치한다면, 강력한 자기장으로 인해 인터넷 속도가 급격히 느려지거나 통신 장애가 발생할 수 있습니다. 따라서 관련 법령과 규정에 따라 특고압선과 통신선 사이에는 일정 거리(보통 1.5m 이상, 조건에 따라 상이)를 반드시 띄워 통신 품질을 보호하고 감전 사고를 예방하고 있습니다.
무거운 짐을 견뎌내는 구조 공학: 하중 설계와 조가선
눈으로 보기에는 그저 얇은 선들이 매달려 있는 것 같지만, 비바람이 몰아치는 환경에서 전봇대가 견뎌내야 하는 무게와 힘은 상상을 초월합니다. 특히 통신선들이 무분별하게 추가될 경우 전봇대가 받는 스트레스는 기하급수적으로 증가합니다.
엔지니어들이 공가를 승인할 때 가장 꼼꼼하게 계산하는 것이 바로 풍압하중(바람이 전선과 기둥에 부딪히며 밀어내는 힘)과 인장하중(전선이 양옆으로 팽팽하게 당기는 힘)입니다. 전선이 굵어지고 가닥수가 많아질수록 바람을 맞는 면적이 넓어져 태풍이 불 때 전봇대가 꺾이거나 쓰러질 위험이 커집니다. 규정된 하중을 초과하는 수준의 과도한 통신선 연결을 엄격하게 단속하고, 불량 공가선(주인 없이 방치되거나 규정을 어긴 선)을 주기적으로 철거하는 이유가 바로 이 구조적 안전을 확보하기 위해서입니다.
또한, 얇은 유리 섬유로 이루어진 통신 광케이블은 자체적으로 팽팽하게 매달려 있을 만큼 물리적인 강도가 세지 않습니다. 자신의 무게를 이기지 못해 중간이 푹 처지거나 끊어지는 것을 막기 위해 조가선(Messenger wire: 굵고 튼튼한 강철 와이어)을 먼저 전봇대와 전봇대 사이에 팽팽하게 연결한 뒤, 그 강철 줄에 통신선을 칭칭 감거나 고리를 이용해 매달아 둡니다. 거미가 튼튼한 뼈대 거미줄을 먼저 치고 그 위에 얇은 줄을 엮는 것과 같은 이치입니다. 이를 통해 통신 케이블은 인장력에 의한 끊어짐 없이 안전하게 신호를 전달할 수 있게 됩니다.
보이지 않는 인프라를 향하여: 지중화와 미래의 전봇대
기술이 발전함에 따라 우리의 도시 경관도 조금씩 변화를 맞이하고 있습니다. 가장 대표적인 변화가 바로 지중화 사업(공중에 떠 있는 전력선과 통신선을 모두 땅속 깊은 곳에 묻어버리는 작업)입니다. 신도시나 대규모 택지 개발 지구에 가보면 하늘을 가리던 전봇대와 거미줄 같은 전선들이 하나도 없는 깨끗한 풍경을 볼 수 있습니다. 미관상으로도 훌륭할 뿐만 아니라, 태풍이나 폭설 등으로 인한 전선 단선 사고를 원천적으로 차단할 수 있어 안정성 면에서도 압도적으로 우수합니다.
하지만 기존 도심지에 지중화 사업을 진행하는 것은 말처럼 쉬운 일이 아닙니다. 전봇대를 세우는 것과 비교해 땅을 깊게 파서 관로를 묻고 특수한 지중용 케이블을 설치하는 비용은 대략 5배에서 10배 이상 비쌉니다. 또한 이미 지하에 묻혀 있는 상하수도관, 가스관, 지하철 등 수많은 지장물을 피해 새로운 길을 내야 하므로 공사 난이도 역시 극도로 높습니다.
따라서 현실적으로 모든 전봇대를 하루아침에 없앨 수는 없습니다. 오히려 최근의 전봇대는 단순한 지지물을 넘어, 전기차 충전기를 결합하거나 미세먼지 측정기, 지능형 CCTV, 그리고 5G 소형 기지국 안테나까지 탑재한 '스마트 폴(Smart Pole)'로 진화하며 도심 속 필수 인프라 허브로서 새로운 생명력을 얻고 있습니다.
오늘 다룬 내용처럼 우리가 무심코 지나치는 콘크리트 기둥 하나에는 경제적 효율성을 향한 치열한 고민, 전자기학을 고려한 섬세한 배치, 그리고 거친 자연환경을 버텨내는 견고한 구조 역학이 촘촘하게 얽혀 있습니다. 하늘을 가로지르는 수많은 선들은 누군가의 수고로운 땀방울이 빚어낸 현대 문명의 핏줄과도 같습니다. 다음번에 길을 나서다 전봇대를 마주하게 된다면, 그 묵묵한 기둥 위에 질서 정연하게 놓인 전력선과 통신선들의 층간 규칙을 한 번쯤 눈여겨보시는 건 어떨까요? 인프라를 바라보는 새로운 즐거움이 생길 것입니다.
